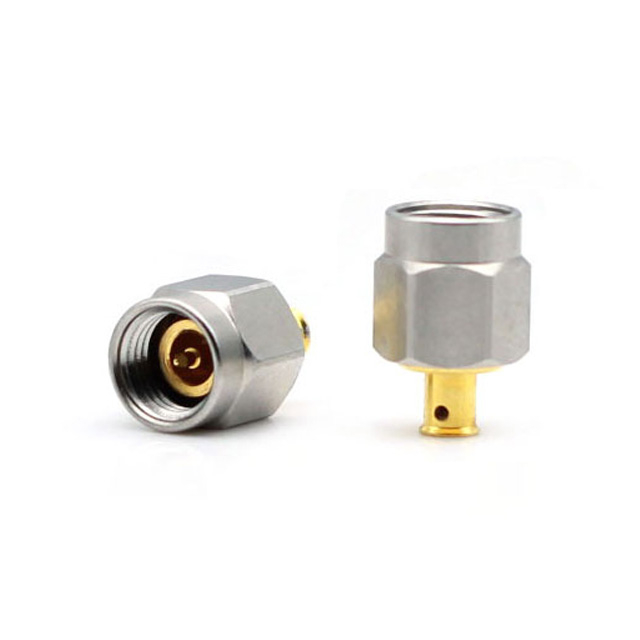

2.92 Connecteurs RF de Male_Straight RG405 RG405
Vous êtes ici: Domicile » Des produits » Connecteur RF » Connecteur RF 2.92mm » 2.92 Connecteurs RF de Male_Straight RG405 RG405
Partager sur:

2.92 Connecteurs RF de Male_Straight RG405 RG405

  • 801-7061-011-01
État de disponibilité:
Quantité:

La description:

Le connecteur de 2,92 mm a été développé pour une utilisation à 40 GHz. Interface selon IEC 60169-35 La goupille mâle est plus courte que celle d'un SMA ou de 3,5 mm pour s'assurer que les contacts extérieurs des connecteurs mâle et femelle s'engagent avant la broche et la prise femelle. Cela garantit que la broche et la prise ne verront pas une usure excessive et une contrainte d'accouplement observée par un désalignement dans un connecteur SMA ou de 3,5 mm. Le connecteur de 2,92 mm a également une paroi plus épaisse qu'un SMA standard. Les cadres de série 2.92mm avec connecteurs SMA et 3,5 mm.

Fiche technique;


Applications:

Numérique haute vitesse

Instrumentation

Militaire

Aérospatial

Équipement de communication par satellite (SatCom)

Assemblages de câbles

Test et mesure


Caractéristiques et avantages

Gamme de fréquences DC à 40 GHz (utilisable à 46 GHz)

Faible vswr

Fuite RF faible

Fiabilité supérieure

Compatible avec SMA, Série de connecteurs de 3,5 mm et K


Matériel et galvanoplastie

Conduite

Plaquage en laiton / or

Isolant

Ptfe

Corps

Acier inoxydable

Autres parties

Plaquage en laiton / nickel

Performance électrique

Impédance

50 ohms

Gamme de fréquences

0-40GHz

Vswr

≤1.05

Voltage de notation

500V

Environnemental


Évaluation de la température

-65 ° C à + 165 ° C

Corrosion (sel de sel)

MIL-STD-202, Méthode 101, état B

Vibration

MIL-STD-202, Méthode 204, Condition D, 20 gs

Choc

MIL-STD-202, Méthode 213, Condition I, 100 gs

Choc thermique

MIL-STD-202, Méthode 107. Cond. B, -65 ° C à + 125 ° C

Résistance à l'humidité

MIL-STD-202, Méthode 106, Moins Étape 7B

Pression barométrique (altitude)

MIL-STD-202, Méthode 105, Condition C, 70K FT.
