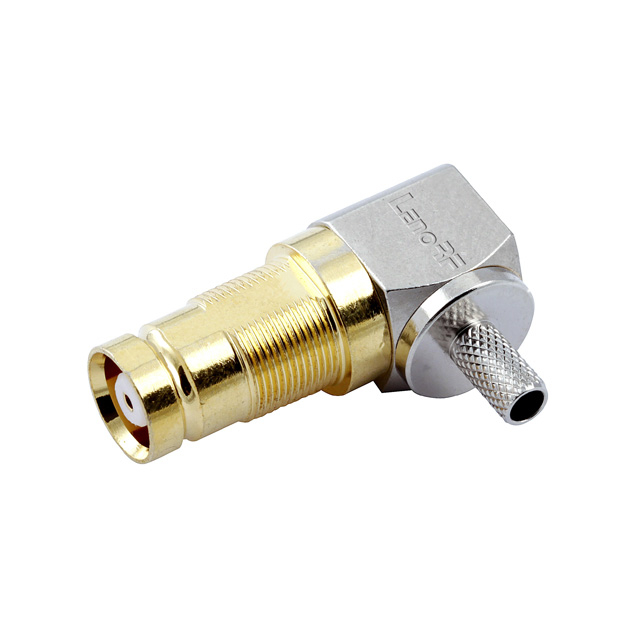

1.6_5.6_female_coax_connectors_for_1.13_Coax_cable_crimp_angled

  • 81-7060-104-01

État de disponibilité:
Quantité:

La description:

La série 1.6-5.6 est une conception européenne miniature qui permet un emballage de connecteur dense, ce qui en fait des solutions idéales pour les applications où la limitation de l'espace est un facteur.

La série Lenorf 1.6-5.6 fonctionne à 75 ohm jusqu'à 1 GHz. La série de produits 1.6-5.6 dispose de deux versions de couplage: filetées et push-traction. La version de couplage filetée fournit un accouplement positif et familier, tandis que la version de couplage de pull-pull permet une installation rapide.


Cette série est conforme à la norme DIN 47295, DIN 41626, DIN 47297, NFC 93-569, NFC 93-570, IEC 169-13 et les normes CECC 22230.


Caractéristiques et avantages

Disponible avec mécanisme de couplage fileté ou push-tire

La terminaison de sertissage sertissage permet un assemblage rapide et facile

Conforme aux CEI 169-13, DIN 47295 et NFC 93-570 Spécifications internationales conçues pour SMT


Applications

Stations de base

Routeurs

Sans fil

Équipement de commutation

Ordinateurs / LAN

Télécommunications

1.6-5.6 Spécifications des connecteurs

Électrique

Impédance 75 ohm

Gamme de fréquences DC - 1 GHz

Note de la tension 335 volts RMS Continu

Diélectrique résistant à une tension 1000 vrms max

VSWR (perte de retour)

DC - 1 GHz 1.046 (-33 dB) max

1 - 2 GHz 1.094 (-27 dB) max

2 - 4 GHz 1.22 (-20 dB) max

Résistance d'isolement 10000 MΩ min

Résistance au centre de contact 4 mΩ max

Résistance de contact extérieure 2 mΩ max

RF Fuite -100 dB max (DC - 1 GHz)

Perte d'insertion .1 √ (f (GHz)) dB max

Environnemental

Plage de température -40⁰c à + 155⁰c

Mécanique

Cycles d'accouplement 500 min

Mécanisme de couplage push-traction

Spécification d'interface DIN 41626 et 47297, NFC 93-569 et 93-570, CEI 169-13, CECC 2223



Fiche technique;






Matériel et galvanoplastie

Conduite

Plaquage en laiton / doré

Isolant

Ptfe

Corps

Laiton / nickel

Autres parties

Laiton / nickel

Performance électrique

Impédance

75 ohms

Gamme de fréquences

0-3GHz

Vswr

≤1,30

Voltage de notation

500V

Environnemental


Évaluation de la température

-65 ° C à + 165 ° C

Corrosion (sel de sel)

MIL-STD-202, Méthode 101, état B

Vibration

MIL-STD-202, Méthode 204, Condition D, 20 gs

Choc

MIL-STD-202, Méthode 213, Condition I, 100 gs

Choc thermique

MIL-STD-202, Méthode 107. Cond. B, -65 ° C à + 125 ° C

Résistance à l'humidité

MIL-STD-202, Méthode 106, Moins Étape 7B

Pression barométrique (altitude)

MIL-STD-202, Méthode 105, Condition C, 70K FT.
