| Pièce non | Zt26 | |

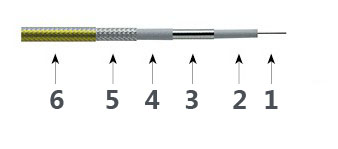

| Structure de câble | ||
| Non | Matériel et finition de surface | |
| 1 | Conduite: | Fil de cooper plaqué argent |
| 2 | Isolant: | Ld-ptfe |
| 3 | Tradition intérieure: | Ruban Cooper plaqué argent |
| 4 | Entrelouche | Ld-ptfe |
| 5 | Tradition extérieure: | Tradition de Cooper Silver Plated Cooper |
| 6 | Veste veste: | Fop |
| Mécanisme caractéristique | ||||
| Dimension | mm | Pouce | ||
| Conduite | 0.91 | 0.036 | ||
| Isolant | 2.65 | 0.104 | ||
| Tressage intérieur | 2.85 | 0.112 | ||
| Entrelouche | 3.09 | 0.122 | ||
| Tressage extérieur | 3.54 | 0.14 | ||
| Veste | 4.6 | 0.181 | ||
| Poids | 0,04 kg / m | |||
| Min.Le rayon de base | (Dynamique 46.0mm), (statique 18.0mm) | |||
| Cycle | > 5000 | |||
| Écart de température | -55 ℃ ~ + 125 | |||
| Performance électrique | ||||
| Connecteur | 6 GHz | 18 GHz | 26.5 GHz | |
| Vswr max | SMA / 3.5mm | 1.15: 1 | 1.25: 1 | 1.30: 1 |
| N | 1.15: 1 | 1.25: 1 | — | |
| TNC | 1.15: 1 | 1.30: 1 | — | |
| Impouvtion | 50Ω | |||
| Propagation de vitesse | 76% | |||
| Efficacité de blindage | > 90 dB | |||
| Stabilité de l'amplitude | <± 0.03DB⑥26.5GHz | |||
| Stabilité de la phase de pliage | <± 2,7 ° ⑥26.5GHz | |||
| Atténuation (25) | ||||
| Fréquence (MHz) | dB / 100ft | DB / 100m | ||
| 1000 | 11.5 | 37.6 | ||
| 3000 | 20 | 65.6 | ||
| 6000 | 28.5 | 93.6 | ||
| 10000 | 37.1 | 121.8 | ||
| 12000 | 40.8 | 133.9 | ||
| 18000 | 50.4 | 161.4 | ||
| 26500 | 61.8 | 202.8 | ||
| Pouvoir moyen (25, niveau de la mer, seul câble) | ||||
| Fréquence (GHz) | Watts | |||
| 1000 | 505 | |||
| 3000 | 289 | |||
| 6000 | 203 | |||
| 10000 | 156 | |||
| 12000 | 142 | |||
| 18000 | 115 | |||
| 26500 | 94 | |||
