| Pièce non | Zt50 | |

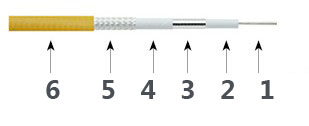

| Structure de câble | ||
| Non | Matériel et finition de surface | |
| 1 | Conduite: | Fil de cooper plaqué argent |
| 2 | Isolant: | Ld-ptfe |
| 3 | Tradition intérieure: | Ruban Cooper plaqué argent |
| 4 | Entrelouche | Ld-ptfe |
| 5 | Tradition extérieure: | Tradition de Cooper Silver Plated Cooper |
| 6 | Veste veste: | Fop |
| Mécanisme caractéristique | |||||
| Dimension | mm | Pouce | |||
| Conduite | 0.72 | 0.028 | |||
| Isolant | 2.21 | 0.087 | |||
| Tressage intérieur | 2.38 | 0.094 | |||
| Entrelouche | 2.68 | 0.106 | |||
| Tressage extérieur | 3.14 | 0.124 | |||
| Veste | 3.6 | 0.142 | |||
| Poids | 0.034kg / m | ||||
| Min.Le rayon de base | (Dynamique 36.0mm), (statique de 14,4 mm) | ||||
| Cycle | > 5000 | ||||
| Écart de température | -55 ℃ - + 125 | ||||
| Performance électrique | |||||
| Connecteur | 18 GHz | 26.5 GHz | 40 GHz | 50 GHz | |
| Vswr max | 2.92mm | 1.25: 1 | 1.30: 1 | 1.30: 1 | - |
| 2.4mm | 1.25: 1 | 1.30: 1 | 1.30: 1 | 1.35: 1 | |
| Impouvtion | 50 Ω | ||||
| Propagation de vitesse | 76% | ||||
| Efficacité de blindage | > 90 dB | ||||
| Stabilité de l'amplitude | <± 0.05db@50ghz | ||||
| Stabilité de la phase de pliage | <± 5 ° @ 50GHz | ||||
| Atténuation (25) | |||||
| Fréquence (MHz) | dB / 100ft | DB / 100m | |||
| 1000 | 13.4 | 43.8 | |||
| 3000 | 23.3 | 76.4 | |||
| 6000 | 33.2 | 108.8 | |||
| 12000 | 48.2 | 158.1 | |||
| 18000 | 58.5 | 191.8 | |||
| 26500 | 71.6 | 234.8 | |||
| 40000 | 88.9 | 291.7 | |||
| 50000 | 100.2 | 328.5 | |||
| Pouvoir moyen (25, niveau de la mer, seul câble) | |||||
| Fréquence (GHz) | Watts | ||||
| 1000 | 250 | ||||
| 3000 | 140 | ||||
| 6000 | 130 | ||||
| 12000 | 80 | ||||
| 18000 | 72 | ||||
| 26500 | 66 | ||||
| 40000 | 60 | ||||
| 50000 | 56 | ||||
