La description:

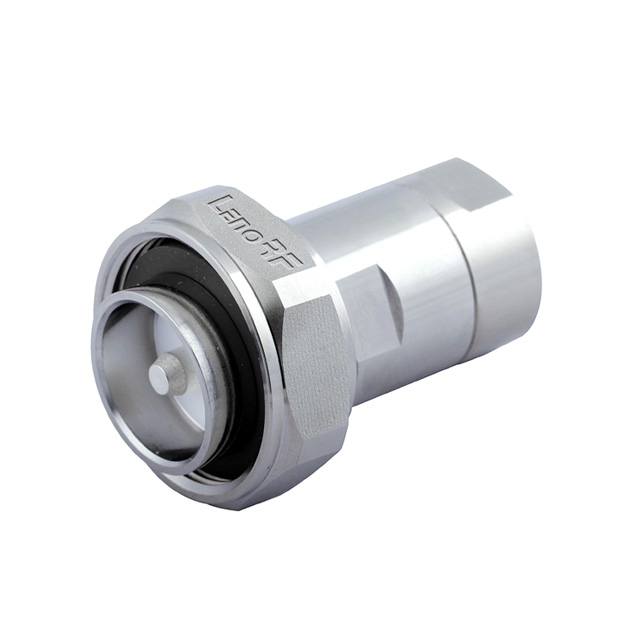

7-16 Connecteurs sont des solutions coaxiales de haute qualité avec une atténuation faible et une intermédulation de fréquences jusqu'à 7,5 GHz. Ils conviennent à une transmission de puissance moyenne à élevée dans des applications extérieures telles que les communications mobiles en raison de leur stabilité mécanique élevée et de leur excellente résistance aux intempéries.
Sélections de produits:
Connecteurs de câbles (câbles semi-rigides, semi-flexibles, ondulés)
Connecteurs de panneau
Assemblages de câbles
Adaptateur
Kits d'étalonnage
Equipement de mesure et accessoires
Outils
Caractéristiques:
Impédance 50 Ω
Interface selon la CEI 61169-4, EN 122190, DIN 47223
Gamme de fréquences DC à 7,5 GHz
Perte de retour (connecteur de câble droit):
≥ 32 dB @ DC à 0,5 GHz
≥ 21 dB @ 0,5 GHz à 4 GHz
≥ 17 dB @ 4 GHz à 7,5 GHz
Cycles d'accouplement ≥ 500
Pas minimum ≥ 32 mm
Mécanisme de verrouillage à visser
Avantages:
Faible atténuation
Pim
Stabilité mécanique
Excellente résistance aux intempéries
Installation facile
Fiche technique;
Matériel et galvanoplastie | |
Conduite | Laiton / argent ou placage d'or |
Isolant | Ptfe |
Corps | Laiton / ternaire ou nickel ou argent |
Autres parties | Plaquage en laiton / nickel |
Performance électrique | |
Impédance | 50 ohms |
Gamme de fréquences | 0-3GHz |
Vswr | ≤1,30 |
Voltage de notation | 500V |
Environnemental | |
Évaluation de la température | -65 ° C à + 165 ° C |
Corrosion (sel de sel) | MIL-STD-202, Méthode 101, état B |
Vibration | MIL-STD-202, Méthode 204, Condition D, 20 gs |
Choc | MIL-STD-202, Méthode 213, Condition I, 100 gs |
Choc thermique | MIL-STD-202, Méthode 107. Cond. B, -65 ° C à + 125 ° C |
Résistance à l'humidité | MIL-STD-202, Méthode 106, Moins Étape 7B |
Pression barométrique (altitude) | MIL-STD-202, Méthode 105, Condition C, 70K FT. |
